1915-ös "Replika"

- Háger Ferenc -

Antenna illesztő MW,SW,LW-hez és "hullámcsapda" MW-hez.

- Háger Ferenc -

Most valami más - Háger Ferenc

Visszacsatolt audion:

Régi idők emlékére - Háger Ferenc

A régi stílusú kristálydetektorban cserélhető a kristálytányér a különböző kristályoknak. Eredeti, régi hangoló gomb és fejhallgató. Hamisítatlan kristálydetektoros. Mint a régi szép időkben.

Háger Ferenc: KH detektoros hullámcsapdával

Az idei év első rádiói Háger Ferenctől:

Háger Ferenc :
Kristálydetektoros rádió 520-1650Khz-re - Varióméterrel és hullámcsapdával

(Valamint egy rövidhullámú detektoros. Lásd a bejegyzés második felében!)







Rövidhullámú detektoros 5900-6200 KHz-re - "variokóp-rezgőkör":

Csak egy legény van a vidéken...!

...Háger Ferenc. (elnézést a késlekedésért, ami nem is volt kevés..! - a szerk.)

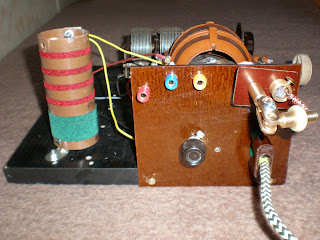

Háger detektoros

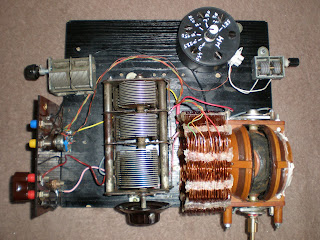

További képek Háger Ferenc variocoupler-es detektorosáról

Legújabb...

A legújabb rádió Háger Ferenctől: A "Kosárfonott csoda" átalakítás

Képek

Jóska [ha5kj] detektorosa

A többi kép

"Egy hangolt körös. Az antenna csatolás 24,47,100 pF a rezgőkör meleg pontjára. A kondik 3 db banánhüvelyre vannak kivezetve A detektor csatolása a rezgőkörrel a kisebbik spider tekercs távolságával változtatható. A forgó skálája a kapacitást mutatja, mivel az nem változik a csatolások változtatásával, ellentétben a frekvenciával.

A tekercstestet körkiszúróval vágtam ki 4 mm vastag plexi táblából, majd dekopir fűrésszel bevágtam a 9 sugárirányú rést. Furtam bele pár 1.5 mm-es lyukat, hogy a drótot azon átdugva rögzíthessem. Igy a kb 188 uH tekercsnek kb 140 lett a terheletlen Q-ja. [A huzal teflon szigetelésű, többeres. Az egyes elemi szálak nincsenek egymástól szigetelve.] Később újratekertem, de elötte fúrtam a plexibe egy csomó nagyobb lyukat a menetek alatt, hogy ezzel is csökkentsem az átpolarizálandó dielektrikum mennyiségét, de ettől nem változott a tekercs jósága. Lehet, hogy a plexi jó anyag a tekercs vázának.

Csináltam ugyanilyet CD dobozból is. Az vékonyabb. Sajnos az viszont rosszabb lett. csak 120 körüli jósági tényező adódott, ráadásul nagyon nehéz volt megmunkálni, a dekopír fűrész megolvasztotta, és könnyen beleragadt a műanyagba. Végül egy fűrészlappal, kézben munkáltam meg a végleges darabot. Ezenkívűl csináltam egy tekercstestet teflon lapból is. Volt egy darab 2.5mm vastag teflon szigetelésű nyáklemezem amiből URH teljesítményerősítők nyomtatott áramköreit szoktam csinálni. Lenyúztam a rézfóliát róla, és a plexishez hasonlóan elkészítettem a tekercstestet. Ezzel már 160 körüli volt a Q, 540 és 1300 kHz-en mérve. Sajnos ez lágy anyag, a tekercseléstől kissé elcsavarodtak az egyes fülek, de azért elkészíthető. Arra gondoltam esetleg üvegszálas vastag folírozott lemezzel is kellene kísérletezni, annak is kicsi a vesztesége, és viszonylag alacsony a dielektromos állandója, amitől alig növekszik a huzalok közti kapacitás. Viszont ez elég masszív lenne, és ki lehetne vágni lomfűrésszel a fülek közepéből a felesleget. Igy csak egy viszonylag vékony váz maradna. Szerintem ez is lenne olyan jó, mint a teflonos. Láttam a börzén olyan megoldást is, hogy sugárirányba keményfa fogpiszkálókat dugdostak egy dobalakú magba, és a fogpiszkálók szolgáltak a huzalok közti távtartónak. A fogpiszkálókat nyilván lehetne például parafinnal impregnálni, hogy távoltartsa a vizet.

Talán Dave vagy Peeble weboldalán láttam egy táblázatot a spider tekercsek jósági tényezőjéről. A legjobb 200 -as jósági tényező volt. Már kezdek ehhez közelíteni, de lehet még kísérletezni.

Jóska "
